重型貨架的參數及方案設計

發布單位:設計部發布時間:2020/6/23 新聞大類：技術支持與服務 新聞小類：

　　重型貨架的規格參數是由其放置的托盤或其它載體，以及倉庫的高度、叉車的提升高度所決定的。

　　一、重型貨架的長與寬

　　根據托盤規格以及托盤進叉方向，我們可以知道一個托盤放置在貨架上，所占的長度，再乘以每層貨架上將要放置的托盤數量（通常是兩只），加上預留的托盤之的間隙，就可以設計出貨架的設計長度。

　　比如托盤是1200mm*1100mm的，從1200mm的方向進叉，貨架每層要放置兩個托盤，這樣，在一層貨架上，就會有左、中、右三個間隙，如果每個托盤的貨物不超出托盤，我們通常將每個間隙設計為100mm。最后可以算出，3個間隙*100mm+2只托盤*1200mm=2700mm。我們只要將重型貨架的長度設計為2700mm即可。

　　由于托盤是直接放置在貨架橫梁上的，所以貨架的寬度，通常情況下，直接在托盤的寬度上減去100mm就可以上，比如上面說的托盤寬度1100mm，那么貨架寬度設計成為1000mm就可以了。

　　我們這里說的貨架寬度，也經常會說成貨架深度，這是同一個概念。

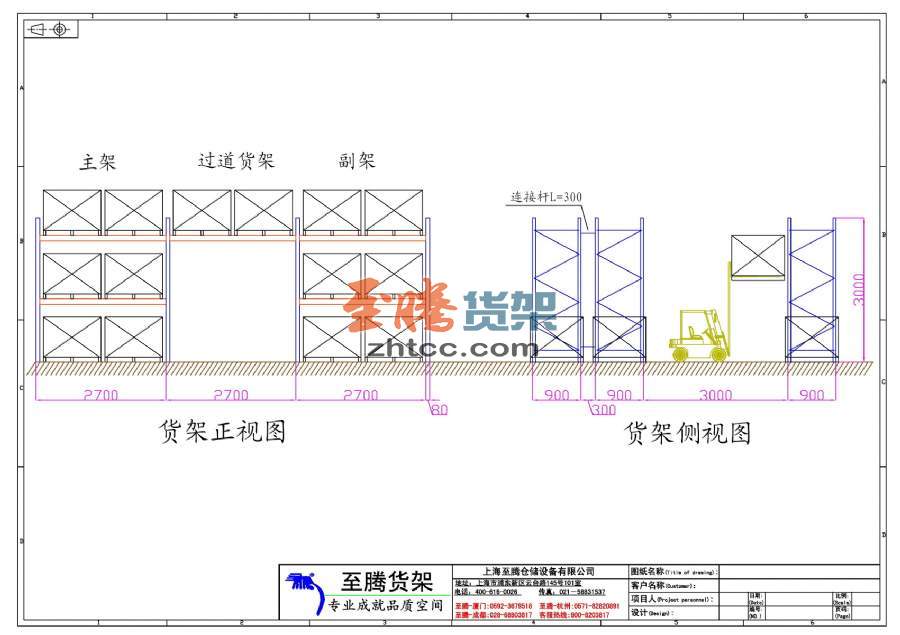

　　二、重型貨架的高度

　　設計重型貨架的高度時，首先要考慮倉庫高度，重型貨架最高一層的貨物頂端，要底于倉庫高度500mm以上，否則，不安全。

　　同時，還要考慮叉車的提升高度，重型貨架最高一層的橫梁頂端，必須要低于叉車可提升的高度，否則叉車無法將貨物送到橫梁上。

　　滿足上述兩個條件后，再根據（托盤+貨物）的高度，確定每層層高，需要注意的是，設計層高時，要考慮橫梁本身所占的高度空間，以及貨架的節距（最小可調節調試）。

　　三、重型貨架的過道寬度

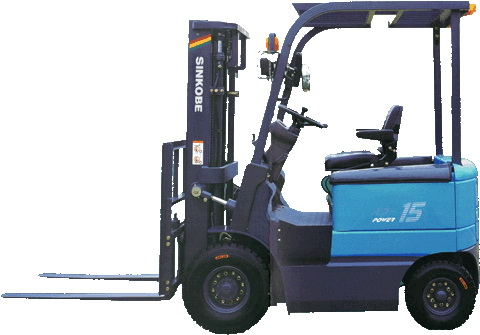

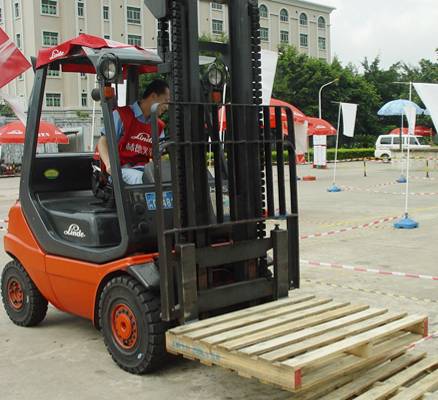

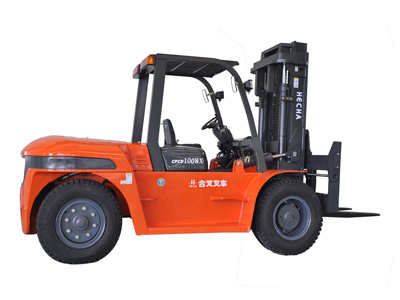

　　重型貨架的過道需要滿足叉車的周轉，所以過道的寬度設計，要根據叉車的類型來設計。一般來說，可以分為柴油叉車、電動叉車、堆高車。
